와류식 전기동력계


와류식 전기 동력계(1) EDDY-CURRENT DYNAMOMETER(1)
ESF-H-Type
근년의 Engine 성능 향상에 대응하기 위하여 오랜 세월의 기술력과 엄선된 재료, 높은 정밀도의 가공 기술 및 조립 기술에 의해 제작되어 있습니다. 어떤 시험에도 좋습니다
• 높은 정밀도
• 높은 응답성
• 높은 내구성
• 성능곡선     자세히보기

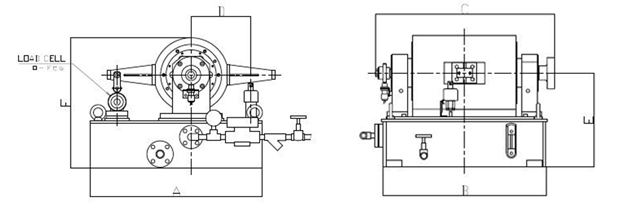

ESF-H-型主要寸法/ESF-H-TYPE Main Dimensions
ESF-Pict1<
Type Max.
P.S.
Max
.KW
Max.
r.p.m
A
(m/m)
B
(m/m)
C
(m/m)
D
(m/m)
E
(m/m)
F
(m/m)
Weight
kg
ESF-H-30 30 22 10,000 670 400 450 286.5 350 550 300
ESF-H-60 60 45 10,000 670 430 500 358.1 350 600 360
ESF-H-100 100 75 10,000 775 580 570 358.1 450 900 400
ESF-H-150 150 110 10,000 775 580 570 358.1 450 900 450
ESF-H-200 200 150 10,000 1,050 600 620 477.5 450 900 600
ESF-H-300 300 220 10,000 1,100 660 800 358.1 500 900 650
ESF-H-400 400 300 10,000 1,100 700 850 477.5 500 900 900
ESF-H-600 600 440 10,000 1,150 850 910 477.5 600 900 1,200
ESF-H-800 800 600 10,000 1,400 1,020 1,020 596.8 750 1,150 2,400
ESF-H-1000 1,000 750 10,000 1,400 1,020 1,020 596.8 750 1,200 2,700



UP

와류식 전기 동력계(2) EDDY-CURRENT DYNAMOMETER(2)
ESF-HS-Type
초고속의 Engine 또는 전동기등의 성능 시험용으로서 비틀림 진동계산등 모든설계 기술을 구사해 개발된 초고속와류식 전기 동력계이며, 진동 규격 API-611, API-612를 충분히 만족시키는 제품입니다
• 높은 정밀도
• 초고속
• 높은 내구성
• 성능곡선     자세히보기

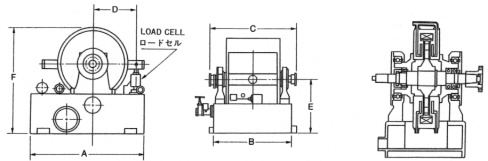

ESF-HS-형주요치수/ESF-HS-TYPE Main Dimensions
ESF-Pict1
Type Max.
P.S.
Max.
KW
Max.
r.p.m
A
(m/m)
B
(m/m)
C
(m/m)
D
(m/m)
E
(m/m)
F
(m/m)
Weight
kg
ESF-HS-30 30 22 28,000 670 500 500 286.5 350 550 350
ESF-HS-60 60 45 25,000 670 530 530 358.1 350 600 400
ESF-HS-100 100 75 21,000 780 700 700 358.1 450 900 450
ESF-HS-150 150 110 21,000 780 700 700 358.1 450 900 500
ESF-HS-200 200 150 18,000 1,100 800 800 477.5 500 900 700
ESF-HS-400 400 300 15,000 1,100 850 850 477.5 500 900 1,000
ESF-HS-600 600 450 13,000 1,150 1,000 1,000 477.5 600 900 1,100
ESF-HS-800 800 600 13,000 1,400 1,100 1,100 596.8 750 1,150 2,500
ESF-HS-1000 1,000 750 13,000 1,400 1,100 1,100 596.8 750 1,200 2,700
ESF-HST-1000 1,000 750 15,000 1,400 1,730 1,540 477.5 700 1,100 2,700

UP


와류식 전기 동력계(3) EDDY-CURRENT DYNAMOMETER(3)
ESF-Type
Rotor 형상은 원통TYPE입니다만, 충분한 설계 강도를 유지해, 관성Moment를 지극히 적게 하고 있습니다. 선박용 Engine의 연구용으로서 연속 시험에 견딜 수 있는 높은 마력, High Torque용 대형 와류식전기 동력계가 입니다.
• 높은 정밀도
• High Torque
• 높은 내구성
• 성능곡선선     자세히보기
ESF형주요치수/ESF TYPE Main Dimensions
Type Max.P.S. Max.KW Max.r.p.m A(m/m) B(m/m) C(m/m) D(m/m) E(m/m) F(m/m) Weight kg
ESF-1 1 0.75 12,000 480 250 260 179.0 200 320 65
ESF-3 3 2.2 12,000 480 250 260 179.0 200 320 70
ESF-6 6 4.5 12,000 580 330 370 238.7 250 500 130
ESF-10 10 7.5 12,000 580 330 370 238.7 300 500 150
ESF-15 15 11 10,000 580 330 370 238.7 300 500 200
ESF-300 300 220 5,000 1,070 800 850 477.5 560 1,020 1,500
ESF-400 400 300 4,500 1,250 850 1,000 596.8 600 1,100 2,500
ESF-500 500 370 4,500 1,250 1,020 1,150 596.8 700 1,140 3,000
ESF-600 600 450 4,000 1,250 1,020 1,150 596.8 700 1,140 4,000
ESF-800 800 600 3,500 1,310 1,600 1,740 596.8 700 1,200 4,500
ESF-1000 1,000 750 3,000 1,310 1,600 1,740 596.8 700 1,200 5,000



UP

와류식 전기 동력계(4) EDDY-CURRENT DYNAMOMETER(4)
ESF-HA-Type
저회전 고토크의 시험을 할 수 있는 전기 동력계입니다. 감속비가 높은 고토크의 시험에 최적의입니다.
• 높은 정밀도
• 고응답성
• 고내구성
• 성능곡선
ESF-HA-型主要寸法/ESF-HA-TYPE Main Dimensions
  Max.
P.S.
Max.
KW
Max.
r.p.m
A
(m/m)
B
(m/m)
C
(m/m)
D
(m/m)
E
(m/m)
F
(m/m)
Weight
kg
ESF-HA-600 600 450 5500 1400 800 980 596.8 700 1330 480
ESF-HA-1000 1000 750 4000 1800 1100 1200 716.2 800 1580 1000
ESF-HA-1500 1500 1125 4000 1800 1280 1380 716.2 850 1630 1500
ESF-HA-2000 2000 1500 3000 2000 1300 1380 859.4 900 1800 1667
ESF-HA-2500 2500 1875 3000 2000 1300 1500 859.4 950 1850 2500
ESF-HA-3000 3000 2250 2500 2200 1400 1720 954.9 1100 2010 3000
ESF-HA-4000 4000 3000 2000 2500 1500 1900 1074.3 1400 2580 4000



制 御 装 置


• 동력계 제어장치 (수제 동력계·와류식 전기 동력계용)
• ENGINE THROTTLE 제어장치
• ENGINE 냉각수 온도제어장치
• ENGINE 유온 제어장치
• 연료 온도 제어장치
• MULTI STEP 제어장치


(1)COOLING TOWER
(2)냉각수 펌프
(3)주물 정반
(4)ENGINE STAND
(5)제관품(용접 구조)

문의해 주시면, 즉시 견적드리겠습니다.


UP


컴퓨터시스템


Engine 성능 시험에 Personal Computer를 처음으로 사용하여, 화면이나 프린트 출력 및 도면작성 Form을 자유롭게 변경할 수 있는 Multi Software의 사용 등 시험환경을 반드시 만족시켜 드릴 것을 확신합니다. FFT Analyzer와의 Data 통신이나, 외부 Computer와의 통신 등, 풍부한 경험으로 부터 향후도 특수 시험 장치나 여러가지 제어 방법으로 대응하겠습니다.
