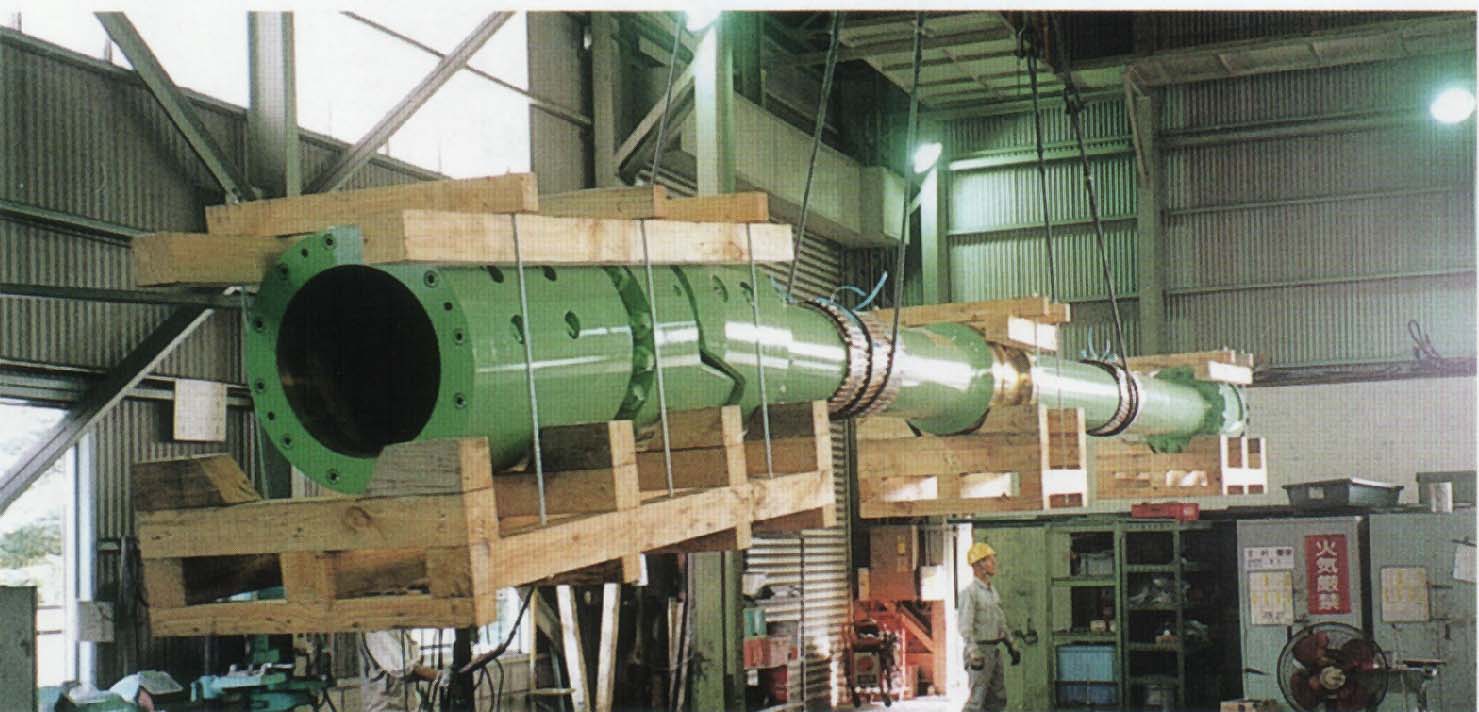

* Split Yoke(분할 Flange Yoke) 보다 고 Torque용량 실현 종래에는 Yoke부에 Bearing Block 또는 Bearing을 Cap으로 고정하기 위해 볼트를 사용하였습니다. Sprit Yoke Type은 Bearing고정용 볼트를 필요로 하지 않기 때문에 크로스핀둘레, Bearing외경 볼트에 의한 제약이 없어, 크로스핀과 베어링 용량이 커졌습니다.
또, Yoke자체도 강성이 향상되었습니다.

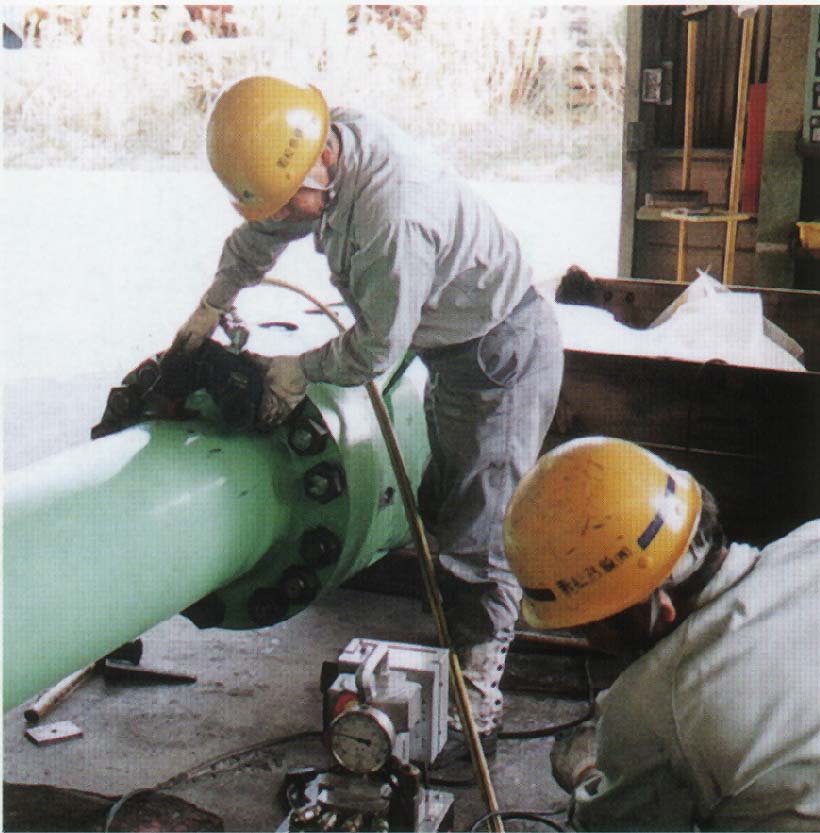

* Maintenance의 향상 Sprit Yoke Type의 채용으로 조립, 분해가 매우 용이하게 되었습니다. Bearing에는 내,외륜 부속을 채용하고 있어, Yoke 및 크로스핀을 보호합니다. 통상 수리는 Bearing내륜 또는 Bearing set품만 교환하게 됩니다.
* 큰 작동각에도 대응가능 종래의 Type에 비해, Bearing고정용 볼트를 없앴기 때문에 고각도 채용이 가능하게 되었습니다.

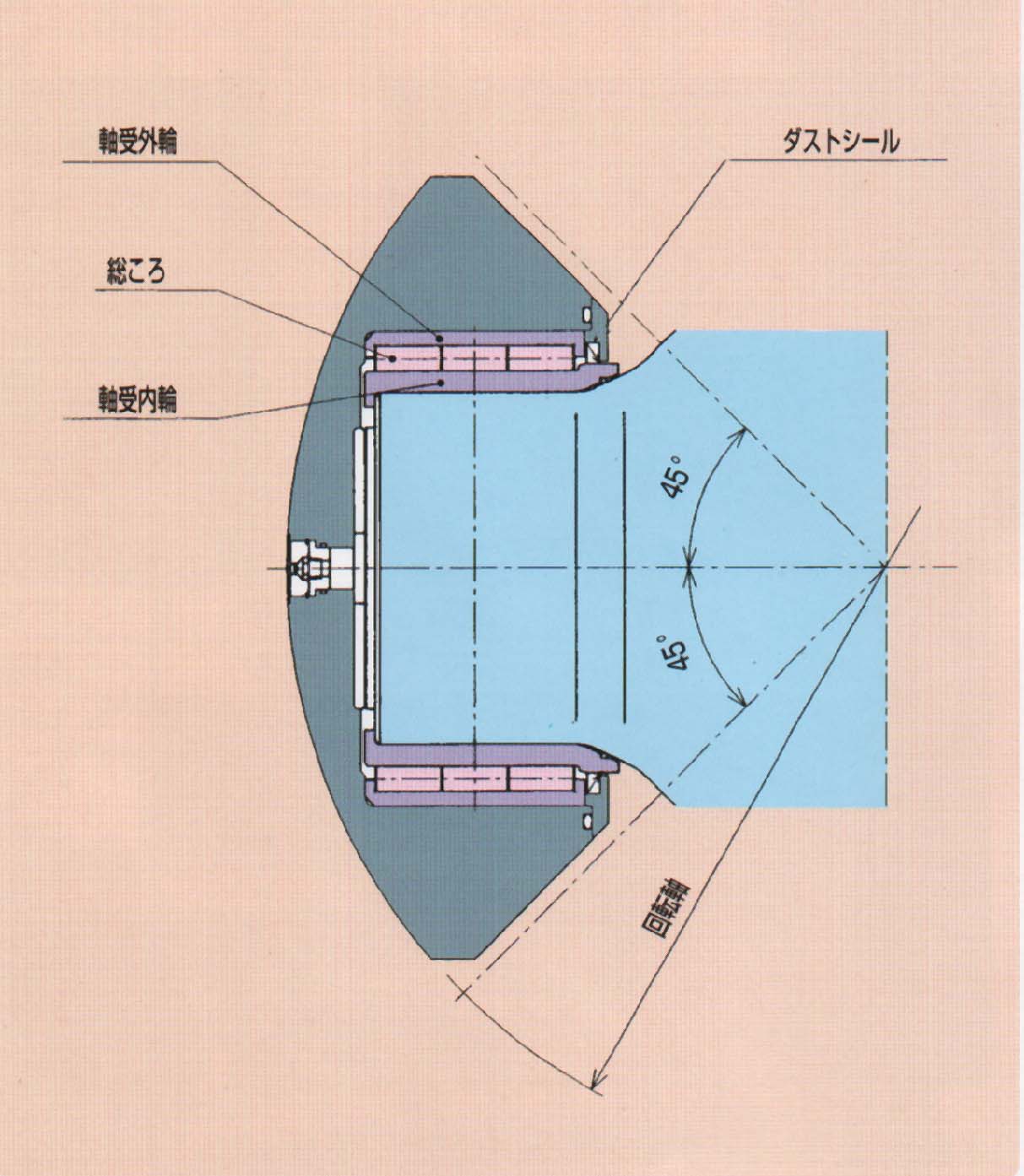

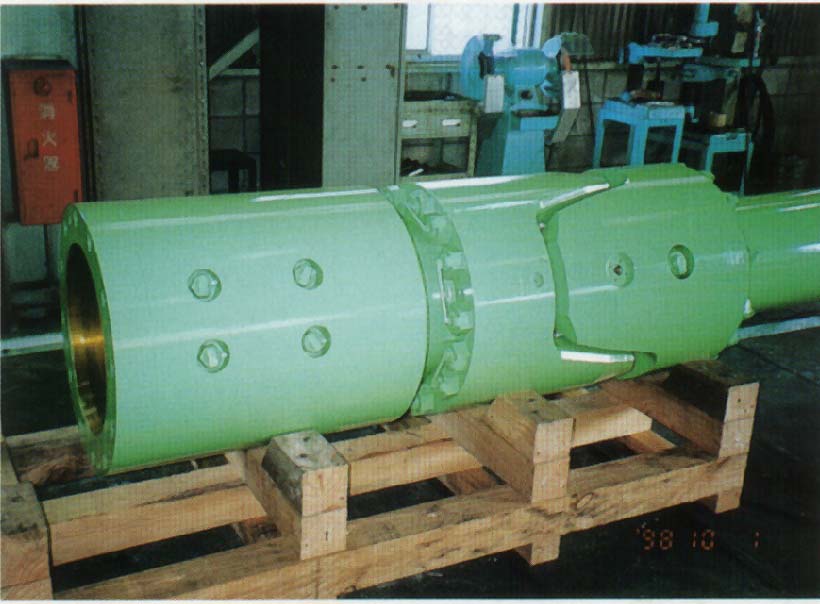

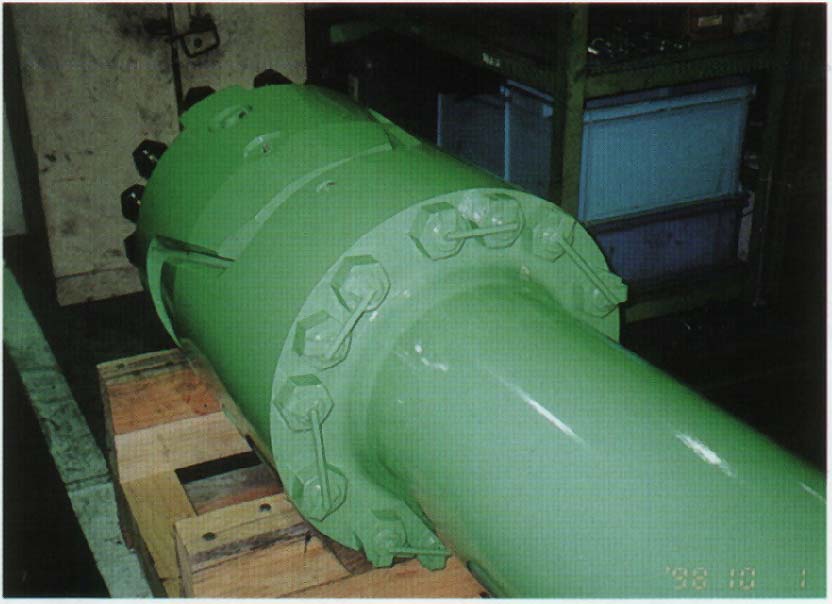

* Seal 성능 향상 Yoke의 축받이 설치 구멍은 비관통이어서, 바깥 주위면으로부터의 물투입은 없고, 안쪽은 크로스핀에 열박음 된 Bearing내륜과 Yoke에 부착된 Bearing 누름판 사이에 Seal하기 때문에 Seal 성능이 향상되었습니다.
1.Bearing은 축받이 내륜, 축받이 외륜을 가진 총롤러 채용
2. Dust seal은 내마모성 물침수 방지 내압성이 뛰어난 면seal 채용

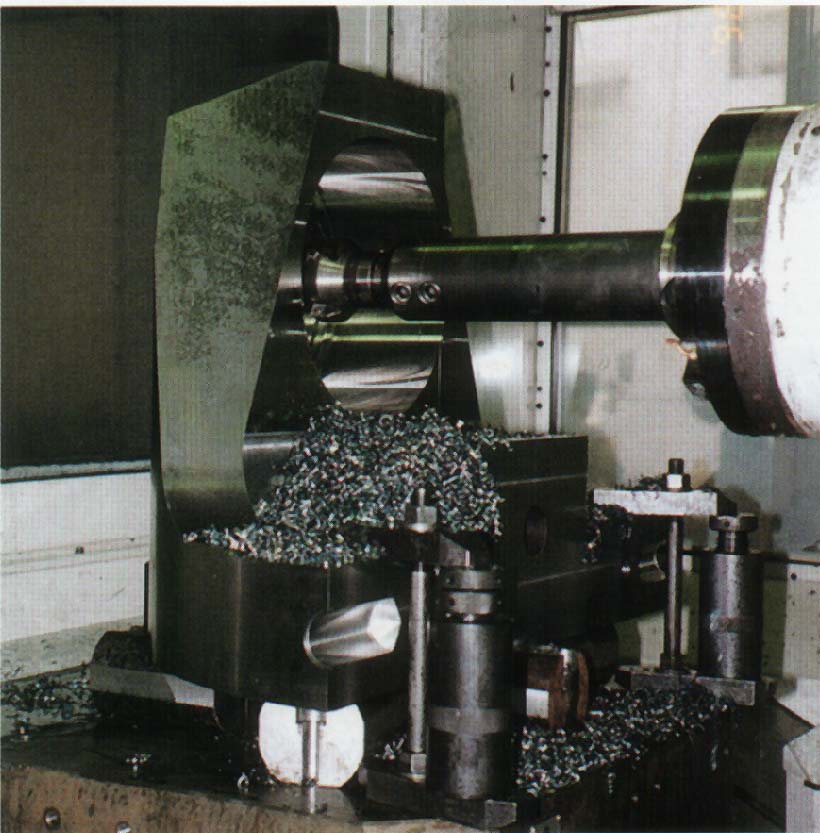

3. Sprit Yoke는 한정된 공간을 효과적으로 이용한 최대단면형상 채용

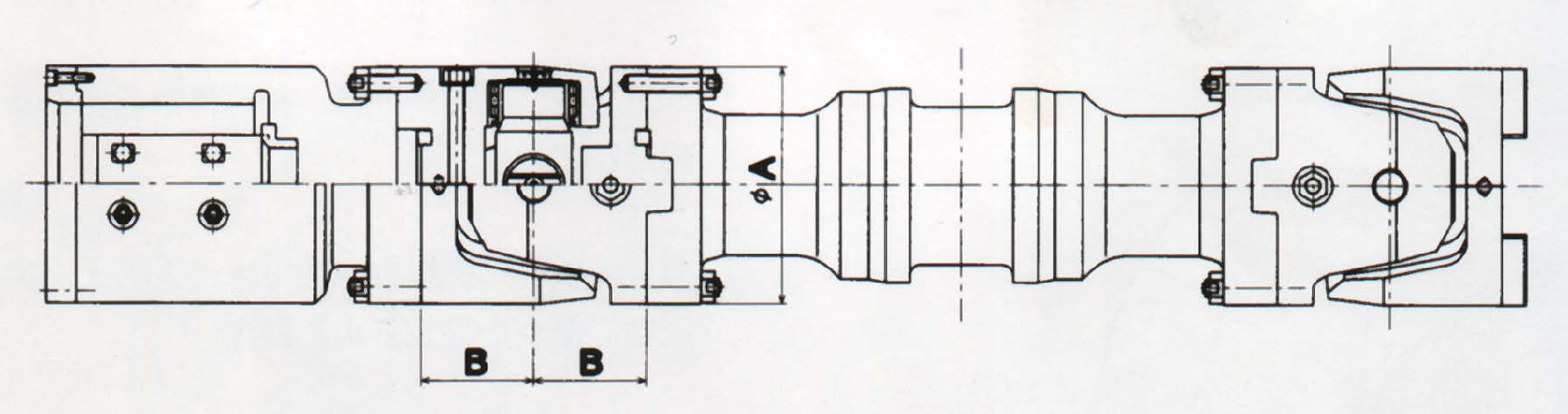

형식번호
A mm
B mm
표준작동각
deg
전달 토크(kN.m)
Tf
Tmax
Tc
SJ180
180
95
15
40
59
10.8
SJ200
200
105
15
60
87
15.7

SJ225
225
120
15
82
131
21.6
SJ250
250
130
15
110
192
30.4
SJ300
300
155
15
174
363
52.9
SJ350
350
170
6
258
579
85.3
SJ400
400
190
6
422
859
120
SJ450
450
215
6
604
1320
180
SJ500
500
240
6
849
1770
240
SJ550
550
265
6
1300
2560
330
SJ600
600
290
6
1590
3260
420
SJ650
650
310
6
1980
3970
510
SJ700
700
335
6
2610
5120
650
SJ750
750
360
6
2830
6150
790
SJ800
800
385
6
3840
7590
940
SJ850
850
410
6
4240
9000
1130
SJ900
900
430
6
4800
10800
1330
SJ950
950
455
6
5180
12700
1540
SJ010
1000
480
6
6840
14600
1790
SJ011
1100
530
6
9200
19800
2390
SJ012
1200
575
6
12200
25800
3070
본표의 작동각 및 전달토크는 표준적인 치수이며, 실제 부하조건에 의해, 고객의 요망에 대응합니다.
구체적 설계에 대해서는 폐사와 상담해주십시오.

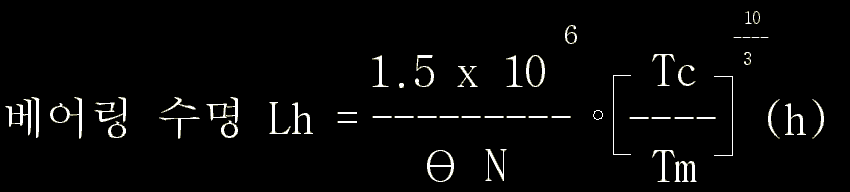

전달토크 Tf : 크로스핀의 양진회전곡 피로한 강도 Tmax. : 축받이의 최대허용 부하용량 Tc : 축받이 수명계산용 토크 강도는 (Tf / 사용최대토크) >1.5로 사용하십시오
θ: 작동각deg(3°이하는 3°로한다)
N: 회전수 rpm
Tm : 평균부하토크 kN·m
