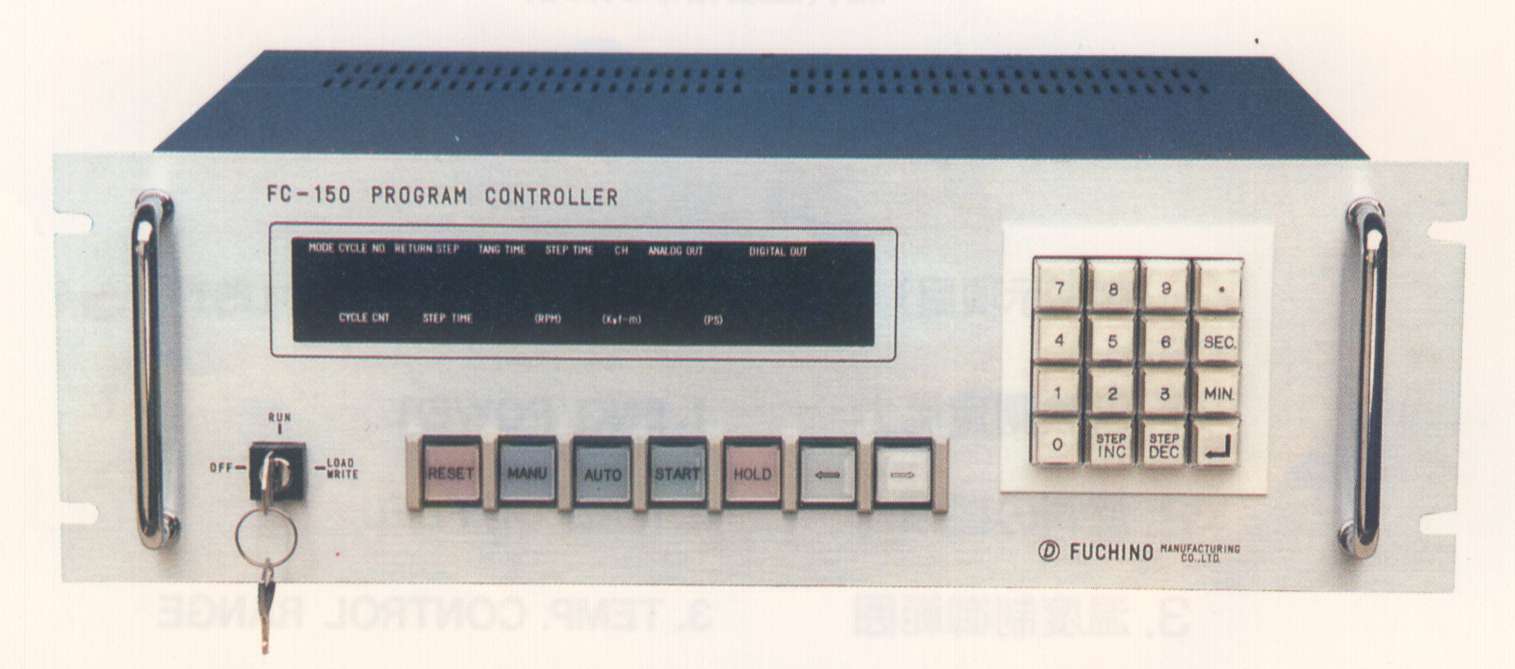

본 멀티 스텝
제어 장치는「E/G THROTTLE 제어 장치」,「동력계 자동 제어 장치」,
「각종 온도 제어 장치」를 REAL TIME으로 제어하는 것에 의해 엔진 성능
시험 및
내구 시험을 간단한 조작으로 실현하기 위해 개발 되었습니다.
마이크로 컴퓨터 내장의 고정도형이므로 최단 0.1sec에서 각종 제어를 할수
있습니다. |
|
|
|
|
 |
1.마이크로 컴퓨터 내장의 멀티 스텝 프로그램입니다.
2.엔진 회전 신호(60P/R)와 토르크 신호(0~5V)의 입력에 의한 엔진 출력(Ps, Kw)을
리얼 타임으로 표시합니다.
3.디지털 출력을 8 채널, 아나로그 출력을 5 채널(0~10V 가변)을 내장 하고 있습니다.
4.디지털 출력은 외부로부터의 노이즈 방지를 위해 모두가 절연 되어 있습니다.
5.동력계 제어 장치 및 스로틀 액츄에이터, 각종 온도 제어 장치의 작동을 리얼 타임으로 실현하는
것에 의해
엔진의 성능 시험 및 내구 시험을 간단한 조작으로 실행 가능합니다.
6.배터리 백업 기능에 의해 입력된 데이터는 약 3개월간 유지 됩니다.
7.전원 스위치가 키 스위치를 사용하고 있어 작동중의 오동작를 방지 합니다. |
|
형식
|
FS-150 |
|
Mode수
|
9모드 (1∼9)
|
|
Step수
|
90 step
(01∼90)
00 step은
초기 상태 설정시 |
|
Step
time |
0∼999
(sec/min) |
|
Tangent
time |
0∼999
(sec/min) |
|
Return
No. |
01∼90
|
|
Cycle
count |
001∼999
|
|
출력(아나로그)
|
5CH (0∼10V
가변)
1CH…12Bits
2CH…12Bits
3CH… 8Bits
4CH… 8Bits
5CH… 8Bits |
|
출력(디지털)
|
8CH(Open collector
출력 DC 30V
10mA Max.)
|
|
회전 속도
입력 |
60 (P/R)
Display 표시(RPM)
|
|
토르크 입력
|
(0∼5V)
Display 표시(Kgfm) |
|
마력 표시
|
Display 표시(PS)
|
|
정도
비직선성
연산 시간
필터 정수 |
0.1%이하
0.08sec
0.15sec-45db
|
|
배터리 백업
|
약3개월간
|
|
|
|
|
