세계 최고
품질과 실적을 자랑하는 J-TEC의 제품을 fuchino사가 자신있게 제공합니다.

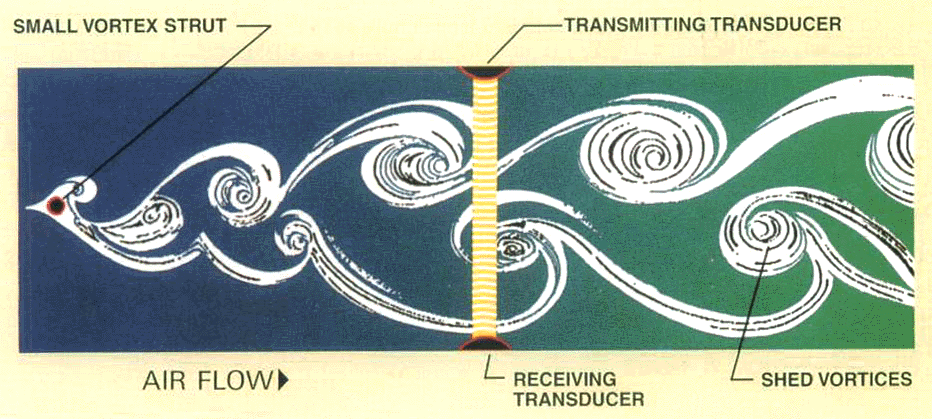

유체의 중심에 검출봉을 두면 카르만 소용돌이가 발생합니다.
이 소용돌이을 초음파식 고정도 카르만과 센서로 검출함과 동시에
"유량 컴퓨터"로부터 고정도로 측정 가능합니다.
종래의 층유량형계 유량계와 비교하면 많은 장점을 가지고 있습니다.
당사가 자신을 갖고 추천해 드리는 고정도
초음파식 유량계입니다. |
|
|
|
|
 |
| 고정도 |
측정정도
±1.0%(읽은
값) |
| 재현성
±0.5%(읽은 값) |
|
압력 손실 극소 |
최대 유량시 2.54mmH2O이하
(100% 유량시 17.0m/min까지 |
|
넓은 측정 범위 |
형식AS-100A까지
1:26 ~ 1:45 |
| 형식AS-A00B이상
1:70 |
|
유지보수 용이 |
먼지나 이물질 부착이 거의
없으며,
간단하게 청소 가능한 구조입니다. |
|
자동 보정 |
온도, 압력을 유량 컴퓨터에서
측정하고 자동 보정을 하기 때문에 질량, 유량의 표시도 가능합니다. |
|
|
 |
| 형식 |
측정
범위 |
압력
손실 |
| AS-10A |
0.004 ~ 0.13m3/min |
2.54mmH2O이하 |
| AS-13A |
0.007 ~ 0.27m3/min |
2.54mmH2O이하 |
| AS-16A |
0.017 ~ 0.45m3/min |
2.54mmH2O이하 |
| AS-32A |
0.05 ~ 2.25m3/min |
2.54mmH2O이하 |
| AS-50A |
0.13 ~ 5.65m3/min |
2.54mmH2O이하 |
| AS-100A |
0.57 ~ 17.0m3/min |
2.54mmH2O이하 |
| AS-75B |
0.16 ~ 11.8m3/min |
2.5mmH2O이하 |
| AS-100B |
0.3 ~ 20.7m3/min |
18mmH2O이하 |
| AS-150B |
0.65 ~47.1m3/min |
15mmH2O이하 |
|
|
 |
| 1.
측정 유체 |
공기 |
| 2.
허용 온도 |
-18' ~ 93'C |
| 3.
허용 압력 |
10PSIG이하 |
| 4.
입력 전원 |
DC 24V |
| 5.
출력 신호 |
AS-100A까지는 DC 0~
5V/F.S
AS-100B이상은 AC 4 ~ 20mA/F.S |
|
|
 |

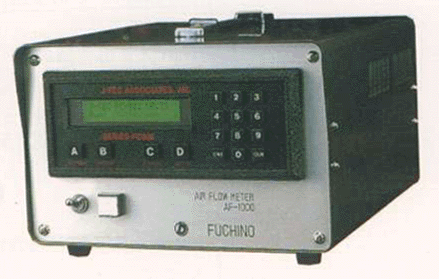

| 형식 |
AF-1000 J-TEC제 |
| 표시
항목 |
순시 유량, 적산 유량 |
| 표시
방법 |
LCD 2-LINE, 20-CHARACTER |
| 출력
신호 |
아나로그 출력 - DC 0 ~
10V/F.S
펄스 출력 ----- 0 ~ 50KHz |
| 경보
설정 |
유량, 온도, 압력 |
| 사용
온도 |
0 ~ 50'C |
| 사용
습도 |
0 ~ 90% |
| 소비
전력 |
최대 10 watt |
| 사용
전원 |
AC 100V, 50/60Hz |
|
|
 |
| 1.
유량 검출기 |
1 |
| 2.
온도 검출기 |
1 |
| 3.
압력 검출기 |
1 |
| 4.
유량 컴퓨터(디지털 지시계) |
1 |
|
|
 |
| 2
CYCLE |
배기량 * 최고 회전수
= 최대 공기 유량 |
| 4
CYCLE |
배기량 * (1/2)
* 최고 회전수 = 최대 공기 유량 |
|
|
|
|
