본장치는 최근 복잡한 엔진 시험에 대응하여
엔진의 THROTTLE LEVER를 고정도로 제어할 목적으로 개발되었습니다.

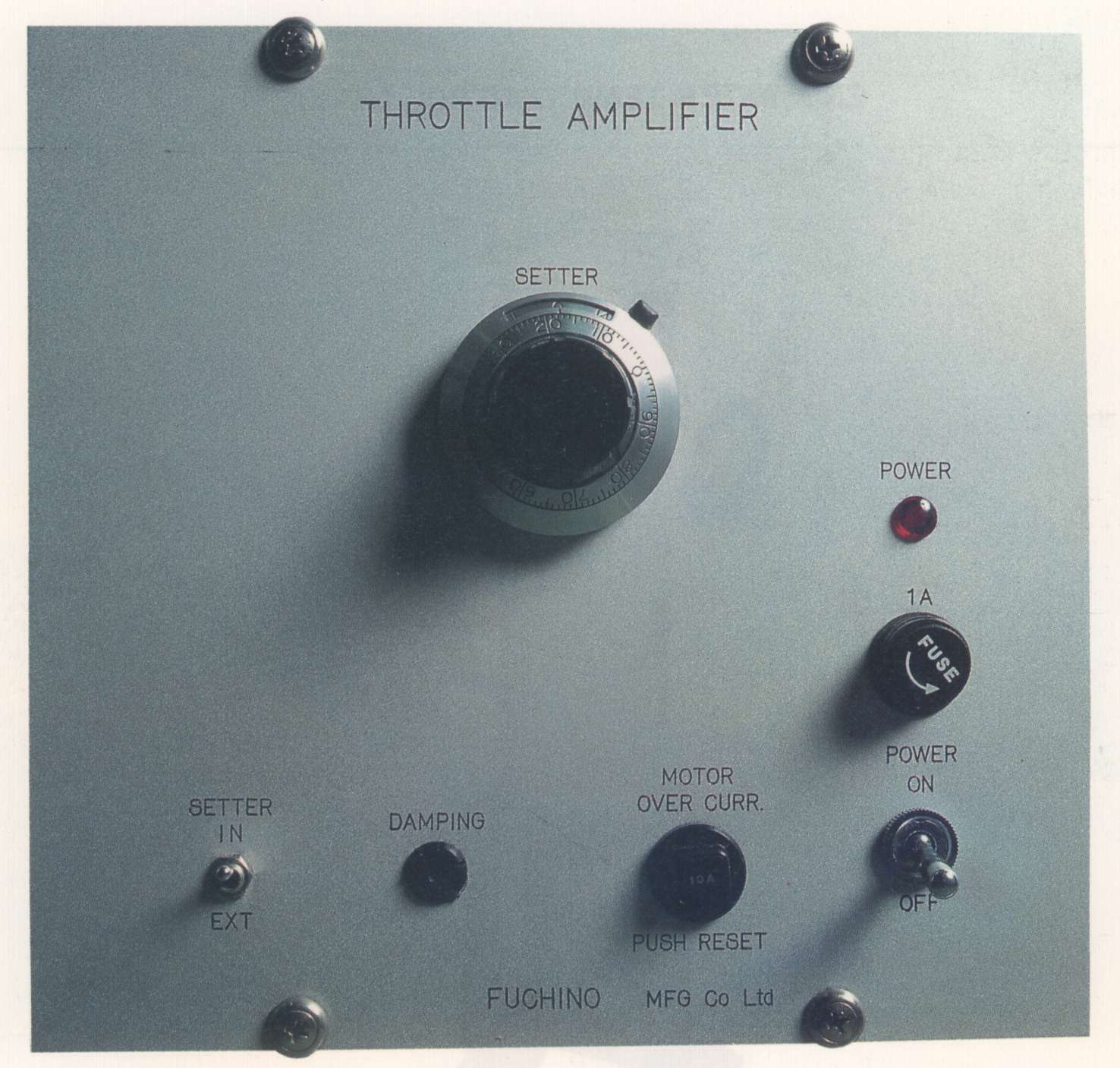

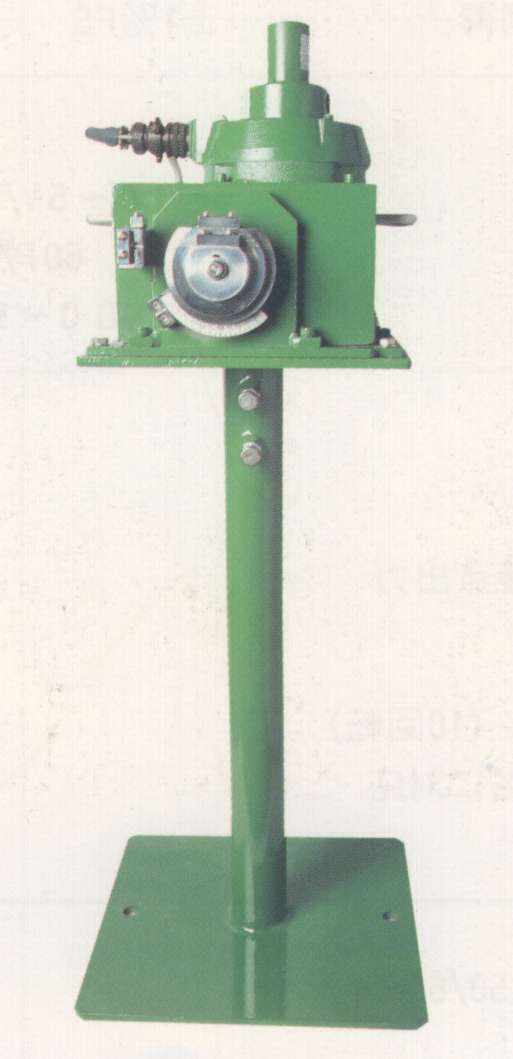

크게 「THROTTLE 제어장치」와 「THROTTLE ACTUATOR」로 나누어 집니다.
또 외부 입력 신호에 의한 제어도 가능하므로 무인 운전등 넓게 이용해 주시기 바랍니다.

FTA-Ⅰ FTA-Ⅱ FTA-Ⅲ

조 작 력
(POWER)

100kg·cm

200kg·cm

1,500kg·cm

조 작 각 도
(ANGLE)

090deg

090deg

090deg

조 작 속 도
(SPEED)

0.5sec/FS

0.5sec/FS

0.7sec/FS

구 동 방 식
(DRIVING METHOD)

DC Motor

DC Motor

Hydrauric Motor


제 어(CONTROL) 정위치 제어 CONSTANT POSITION

정 도(ACCURACY)

±0.5%FS이하

WITHIN ±0.5%FS

외부 설정 다이얼
(EXT SETTING DIAL)

2KΩ 포텐션

2KΩ POTENTION

외부 설정 입력
(EXT SETTING INPUT)

0 ~ 10V/FS

0 ~ 10V/FS

외부 조정 ZERO, SPAN

ZERO

SPAN



20KΩ, 0~20%가변

2KΩ,60~100%가변



20KΩ(0~20%variable)

2KΩ(60~100%variable)
