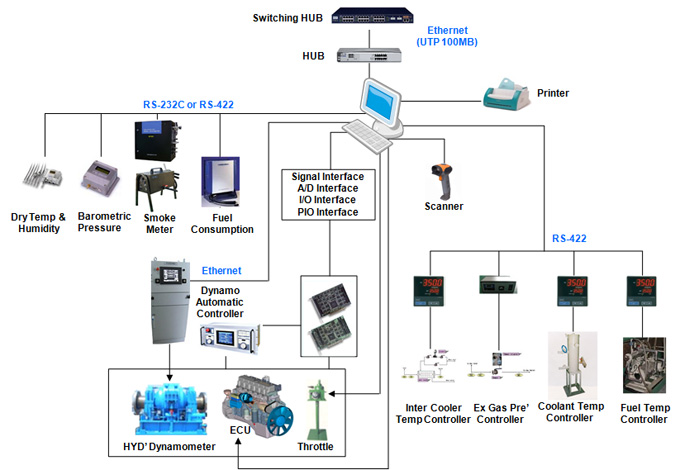

시스템 구성도

UP

시스템 개요

당사가 자신을 가지고 추천하는 고정도 컴퓨터시스템입니다.
폐사는 10수년전 부터 일본에서 처음으로 퍼스널 컴퓨터를 엔진 성능시험에 사용해 왔고,
지금까지 많은 경험이 있습니다. "사용자의 요구에 맞는 시험기의 제작"을 모토로 하고 있으며 ,화면과 출력 및 작도의 형식을 자유롭게 변경 가능한 멀티 소프트웨어를 처음으로 채용하는 등 제어 프로그램 개발에 많은 노력을 해 왔습니다.
근래에는 FFT-ANALYZER와 데이터 통신 외부 컴퓨터와의 통신등 다양한 요구에 대응하고 있습니다. 초창기에는 도스의 베이직 프로그램으로 작성하여 제어 및 계측을 실시하였으나, 근래에는 윈도우용 프로그램이 개발되어 더 정밀한 계측 & 제어 및 풍부한 사용자 인터페이스를 사용할 수 있도록 업그레이드 하였습니다.
폐사의 컴퓨터 시스템을 사용하는 사용자께서는 그 기능과 성능에 충분히 만족하리라 확신합니다.
앞으로도 특수 시험장치와 다양한 제어 방법으로의 폭 넓은 도전을 계속할 것입니다.

특징

1.WindowXP 및 Window NT 환경에서 운용.

2.관련 파일의 프로젝트로 관리.
  - 기본 내용, 디자인, 패턴등의 파일이 프로젝트로 관리되어서 중복작업 없이 필요한 내용를 불러서 편집 사용할
     수 있습니다.

3. 화면 디스플래이 폼을 사용자가 직접 작성.
  - 디지털 메터, 아나로그 메터, 바 메터, 멀티 바 메터,리얼 그래프등를 사용자가 직접 편집하여 만들수 있습니다.

4. 운전 패턴를 사용자가 직접 작성.
  - 운전 패턴이 정해져 있는것이 아니라, 사용자가 원하는 형태로 회전수,토르크, 제어 온도, 스로틀의 개도 등의
     제어 항목과 시간등를 설정하여 제어 할수 있습니다.

5. 계측 항목과 계산 항목의 내용를 사용자가 직접 작성.
  - A/D 채널에서 입력 받을 항목과 계산이 필요한 항목에 사용자가 직접 내용를 입력하여 작성 할 수 있습니다.

6. 프린트 형식를 사용자가 만들어 사용.
  - 사용자가 원하는 스타일의 프린트 출력 폼을 작성할 수가 있어 데이터 제출처에 따른 폼의 변화를 줄수 있으며
    중요 요소와 불필요 요소를 구분하여 작성이 가능 합니다.

7. 알람 출력를 사용자가 지정하여 사용할 수 있습니다.
  - 알람은 상한, 하한, 상하한의 3개 선택 항목이 있으며 사용자가 출력 채널를 지정하여 출력할수 있습니다.

UP

컴퓨터 요구 사항

1. 컴퓨터 사양
1) 메인 프로세서 : 펜티엄 4 이상
2) 메모리 : 2GB 이상
3) 비디오 : 512MB 이상
4) 하드 디스크 : 300GB 이상
5) ODD : DVD RW 이상
6) 마우스 : OPTICAL
7) RS232C : 1 port 이상
8) PRINT PORT : 1 port 이상
2. 모니터 사양
1) 17" LCD Color Monitor 이상
2) 해상도 : 1280 x 1024 이상
3. 프린터 사양
1) I/O 확장 슬롯
- 형식 : FA-PAC(PC)H-5
- 버스 형식 : ISA / PCI
- 슬롯 수 : 5슬롯
- 내부 공급 전원 : 5V, 12V 2) I/O 슬롯 확장용 버스 보드
- 형식 : BUF(PC)E
- DMA 전송 : 8 비트 또는 16 비트 - 버스 웨이트 : 2 또는 3

3) 프로그램어블 디지털 입출력 인터페이스(PPI)
- 형식 : PIO-96W(PC)
- 내부 구성 : μPD 8255AC-2(4개)
- 입출력 레벨 : 96bit 입출력

4) 절연형 디지털 입출력 인터페이스
- 형식 : PIO-16/16B(PC)
- 출력 최대 정격 전압 : DC + 35V
- 출력 정격 전류 : 150mA
- 출력 채널수 : 16채널
- 입력 저항 : 3KΩ
- 입력 ON 전류 : 3.4㎃
- 입력 OFF 전류 : 0.16㎃
- 입력 채널수 : 16 채널
- 응답 속도 : 1 msec

5) A/D 인터페이스
- 형식 : AD12-16(PC)
- 입력 채널수 : 16채널
- 분해능 : 12BIT
- 최대 변환 속도 : 20 μs/1ch
- 아나로그 입력 : 0 ~ 10V, ±10V, ±5V
- 수량 : 2 장

6) D/A 인터페이스
- 형식 : DA12-8L(PC)
- 내부 구성 : AD7548(3개)
- 출력 채널수 : 8채널
- 분해능 : 12BIT
- 샘플링 타임 : 10 μs
- 출력 전압 : 0 ~ 10V, ±10V, ±5V - 수량 : 1 장

7) 신호선 변환 박스 - 형식 : EB
-510 - 입력 내용 : BCD신호를 변환 인터페이스 카드로 분배

8) 터미널 보드
- 형식 : DTP-3(PC)
- 입력 내용 : 아나로그 신호와 PIO를 접속

9) 리모트 박스
- 형식 : EX-100
- 입력 내용 : 데이터의 계측 시작, 중지.

UP

소프트웨어 사항

1. 제어 모드
- 동력계 제어 : 자동, 수동
- 동력계 제어모드 : 정속도, 정토르크
- 엔진 제어모드 : 정속도, 정토르크, 정위치
- 제어장치 제어 항목 : 스로틀, 냉각수, 오일, 연료.
2. 제어 요소
- 동력계 회전, 하중 : 0 ~ 10V /0 ~ FS, FS/4096.
- 스로틀 개도 : 0 ~ 10V /0 ~ FS, FS/4096.
- 엔진 냉각수 : 0 ~ 10V /0 ~ FS, FS/4096.
- 엔진 오일 : 0 ~ 10V /0 ~ FS, FS/4096.
- 엔진 연료 : 0 ~ 10V /0 ~ FS, FS/4096.
- 시간 : 55 msec(0.055sec).
3. 시험 실행 항목
1) SEMI AUTO MODE.
장비의 조작은 사용자가하지만 데이터의 계측은 컴퓨터에 의해 실시 됩니다.
(리모트 박스의 시작 버튼으로 데이터 계측)

2) FULL LOAD MODE.
전개 성능이며 시작 스텝부터 종료 스텝까지 자동으로 스텝 운전을 실시하며 데이터 계측도 자동으로 행합니다.

3) PROGRAM PATTERN MODE.
프로그램 패턴에 따라서 자동 운전을 실시하며 동력계 및 각종 제어 장치를 콘트롤합니다.
각 제어 장치의 온도 및 시간, 제어 반복 횟수 등의 설정이 가능합니다.

4. 기본 조건 입력.
- 입력 항목
FILE NAME, TEST NO, ENGINE MAKER, ENGINENAME, ENGINE MODEL, ENGINE SPEC, E/G SERIAL NO,CRANK SHAFT, DISCHARGE, CYLINDER NO, E/G CYCLE,TEST MODE1, TEST MODE2, TEST OBJECT1, TESTOBJECT2, E/G OIL, FUEL, FUEL DENSITY, FUEL FEED METHOD, FUEL PRESS, GAS ANALYZER, GAS ANALYZER NO,INJECTION MODEL, INJECTION NO, MASTER INJECT, RATED POWER, MAXIMUM POWER, GOVERNOR TYPE, SYSTEM NO, BENCH NO, OPERATOR, WEATHER,

- 연산 항목
ATOMSPHE PRESSURE,DRY_BULB,WET_BULB, HUMIDITY, STEAM PRESS.

- 주석 항목
NOTE1, NOTE2, NOTE3, NOTE4, NOTE5

- 계측 항목
E/G SPEED, DYNAMO SPEED, DYNAMO LOAD, E/G TORQUE,FUEL CONSUMPTION, THROTTLE OPEN, E/G OIL TEMP, E/G WATER TEMP, ATOMSPHRIC TEMP , DRY_BULB, WET_BULB, INTAKE AIR TEMP, EXH GAS TEMP, FUEL TEMP, INTAKE PRESS, EXH PRES, E/G OIL PRESS, FUEL PRESS, ATMOSPHER PRESS,CO, CO2, THC, NOX, 계측 연산 : POWER, CORR POWER, CORR LOAD, CORR TORQUE, S.F.C, 기타

5. 운전 환경 입력
1) 제어 환경
동력계 신호 출력 속도, 스로틀 신호 출력 속도, 시작 회전, 데이터 샘플링 타임, 그래프 샘플링 타임, 제어 연산식
2) FULL LOAD
시작 속도, 종료 속도, 스텝 속도, 스로틀 개도, 지연 시간.
3) PROGRAM PATTERN
회전, 토르크, 스로틀, 냉각수 온도, 오일 온도, 연료 온도, 상승 시간, 지연 시간, 계측 방법, 데이터 계측 선택, 엔진 정지,
* 상기의 컴퓨터 사양 및 인터페이스 사양은 권장 사양이며, 사용자의 요구 및 시스템 구성 스팩에 따라서 사양이 변경될수 있습니다. *
