당사에서

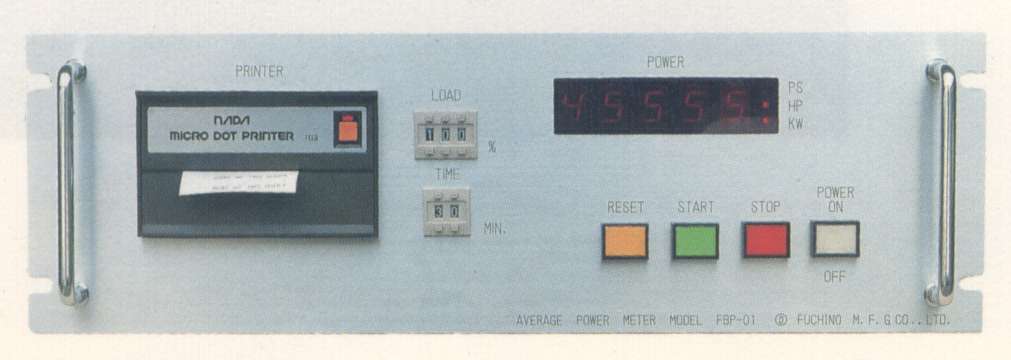

개발한 평균 마력계는 운전중인 엔진의 현재 마력수를 표시 하고
데이터를 기록 출력하는 장치입니다. |
|
|
|
|
 |
1. 형식 |
- FBP-01
|
|
2. 표시 마력(5행) |
| - ① 마력 단위의 설정 |
0 = PS, 1 = HP, 2 =
KW
0 ~ 2까지 중에서 디지털 스위치로 선택 |
| - ② 마력 소수점의 설정 |
00 = 없음, 1 = 0.0, 2
= 0.00
0 ~ 2까지 중에서 디지털 스위치로 선택 |
| - ③ 제로 고정 기능 |
마력 표시가 안정되지 않는 경우, 5행의
LED표시를 최하위행부터 제로로 고정하는 기능입니다.
0 = 없음, 1 = 1행 0고정, 2 = 1,2행 0고정,
3 = 1,2,3행 0고정
0 ~ 3까지 중에서 디지털 스위치로 선택 |
|
|
3. 출력(최대 24행) |
| - ① 1분간 평균 마력 |
| (매1초 * 60회의 평균 마력) |
| - ② 설정 시간 평균 마력 |
(1분간 평균마력 * 설정 시간
평균마력)
설정 시간 : 1 ~ 100분 |
| - ③ 설정 시간 평균 부하 |
| (설정 시간 종료 평균 부하를 출력) |
| - ④ 설정 시간 평균 회전수 |
| (설정 시간 종료 평균 회전수를
출력) |
| - ⑤ 출력율(데이터 출력 시작후에 출력)
|
| 판넬 전면에 있는 디지털 스위치로
0 ~ 999를 설정 가능합니다. |
| - ⑥ 년월일 & 시간(자료 출력 시작후에
출력) |
| 00년00월00일00시00분, 백업
2개월 |
|
|
4. 신호 입력 |
| - ① 부하 BCD입력 (TTL LEVEL) |
0 = Kg, 1 = Kg-m,
2 = TON, 3 = TON-m, 4 = N,
5 = N-m
0 ~ 5까지 중에서 디지털 스위치로 선택 |
| - ② 부하 입력 소수점
|
0 = 없음, 1 = 0.0, 2
= 0.00, 3 = 0.000
0 ~ 3까지 중에서 디지털 스위치로 선택 |
| - ③ 회전수 |
0 = 60 펄스, 1 = 120
펄스, 2 = 600 펄스
0 ~ 2까지 중에서 디지털 스위치로 선택
외부 펄스 신호의 전자 LEVEL은 P-P Max, 20V |
|
|
|
|
